节电+保护、省钱+省心
一、产品概述

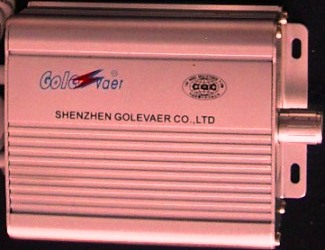

       GOLEVAER分体空调节电器(以下简称GL-AC)是以微电脑技术为基础的智能化节电控制装置, 设计用于对壁挂式分体空调、小型柜式空调、冰箱冷柜的节电优化控制。 GL-AC采用先进的微处理器芯片和专利的压缩机优化控制软件,节电效果显著,节电率为15%-35%。
  GL-AC安装之后自动节电,无需专人操作看护。使用方便,能延长空调的使用寿命,并具有来电延时启动保护及过压、欠压保护作用,能广泛应用于家庭、商场、宾馆、酒店、办公室、学校、银行、医院、工厂等有空调、冰箱冷柜的场所。

1.点击此处查看代理程序和样品购买方法
2.点击此处下载招商手册
3.点击此处下载代理协议


二、节电原理
       GL智能空调节电器(GL-AC)是通过减少压缩机的运行时间而实现节电。问题的关键是怎样在减少压缩机的运行时间的同时,保持系统的排热量,从而维持控制的目标温度不变。要保持预设的目标温度不变,必须满足以下两个重要条件:
  1. 在预定的时间内,空间里所获得的热,必须由制冷系统全部排出去。即:吸收的总热量=排出的总热量;

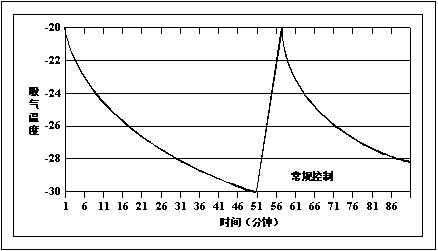

压缩机运行曲线图

2. 实际的平均温度必须与目标控制温度相等。即:平均温度=设定点温度 。
  一台压缩机怎样实现在运行时间缩短的同时,保持排除的总热量不变呢?
  我们知道,每一个压缩机制冷系统都是根据吸气温度或压力的变化来控制压缩机的启动或上载以及停机或卸载的。为了避免压缩机频繁地启停(这将造成压缩机过热甚至机械损坏),必须在压缩机的启动与停止之间存在一个温度差或压力差(一般设定在10°F),我们称这一差值为“死区”或“呆滞区”。当温度或压力高于上限值,压缩机启动或上载;当温度或压力低于下限值,压缩机停机或卸载。需要明确指出的是,呆滞区不等于压缩机停机,而是压缩机的工作区域。另外,也不要将空调系统的温控装置与压缩机的呆滞区控制混为一谈。通常,对实际的空间温度的控制精度可达到小于1°F,而此种控制是通过温控开关等装置实现的,而不是直接通过控制压缩机实现的。
  同时,压缩机存在这样的特性,即其工作效率随着吸气温度的升高而提高,随着吸气温度的降低而下降。上图为压缩机的运行曲线图,由图可以看出,头两度温降(-20°F 至-22°F)用了9分钟,而最后两度温降(-28°F 至-30°F)用了21分钟。这正说明压缩机的工作效率随着吸气温度的降低而下降。我们能否将最耗能的那段去除,同时又不影响系统所要求的目标控制温度呢?根据上面的例子,如果我们令压缩机在-28°F时停机,将减少35%的电耗;但同时中位点温度将至少提高1.5°F,空间的温度将会随之上升,这样一种节电方式是以牺牲目标温度为代价的。如果我们重新设定温度控制呆滞区,比如以-22°F为压缩机的切入点,以-28°F为压缩机的切出点, 则虽然可以维持中位点温度不变,并减少能耗;但在低负荷情况下,压缩机将会以不可接受的频率频繁地启动和停止。
  通过上面的分析可知,为了在保持理想的目标温度控制点不变的前提下,减少压缩机的运行时间,并避免压缩机出现过短的运行周期,就需要一种智能化的控制装置,它可以随着负荷的变化,动态地改变压缩机的切入、切出点和呆滞区,优化其运行曲线。
  GL-AC正是这样一种控制装置。 GL-AC的核心技术在于其独到的软件设计,它能随着负荷的变化自动的调整压缩机的运行区带,其软件技术称为比例微分调整技术(PDA)。为了确保压缩机的最佳运行时间,保证压缩机在一个运行时间段内排除必要的热量,GL-AC还运用了一种被称为“标准压缩机运行曲线(SPC)”的软件程序。设计GL-AC的工程师对市场上几乎所有压缩机的运行曲线都作了研究,编制成专利的标准压缩机运行曲线程序库,固化在GL-AC芯片中,通过将SPC软件与PDA技术巧妙的结合,GL-AC可以在任何热负荷条件下自动地确保压缩机按最优化的运行曲线工作。通过测定压缩机的周期率、切入点和切出点, 以及系统最初设定的运行控制呆滞区,GL-AC可自动判断负荷是否发生变化。 即,GL-AC通过其独特的软件程序,能够监测到压缩机系统下列参数:
◆ 确定负荷状况是否已发生变化;
◆ 确定温度上升和下降的速率;
◆ 预测压缩机将会运行多久;
◆ 预测压缩机将会停机多久;
  根据获得的数据,GL-AC自动检索SPC数据,然后通过PDA程序计算出压缩机的每一个工作周期。最终,GL-AC在执行阶段将会达成以下目标:
◆ 减少压缩机在线时间至少15%;
◆ 确保在超过三个运行周期中排除的热量等于或大于GL-AC未投入前系统原来的要求;
◆ 在超过三个周期的时间段内,保持温度控制的中位点不变;在每一种负荷条件下和每一个运行周期中,GL-AC在线-离线的时间长度都不尽相同。无论在任何情况下,GL-AC的每一个“在线-离线”的频率完全符合压缩机制造商所规定的压缩机启动-停止频率的要求,GL-AC不会令压缩机出现短周期过度频繁启停的情况。

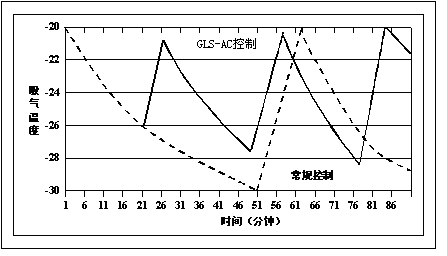

 上图给出了一个GL-AC 控制后的压缩机运行曲线图,图中GL-AC 控制下的压缩机在三个周期中的运行情况分别如下:
◆ 第1周期:21分钟在线4分钟离线;切入点20°F,切出点-26°F;
◆ 第2周期:23分钟在线5分钟离线;切入点21°F,切出点-27.5°F;
◆ 第3周期:24分钟在线6分钟离线;切入点20.5°F,切出点28.5°F。

   从上例中可以看出,压缩机的切入点和切出点以及呆滞区在不同的周期中都有所不同。在第一个运行周期中的呆滞区为6°F,随后的周期中,呆滞区逐步扩大。在第4周期,GL-AC将控制压缩机在正常的切出点停机。这样做的结果,将能够使GL-AC测定自然的压缩机离线时间,这对确定温度的变化速率是十分基本的。
   在上述的例子中, 在GL-AC参与控制的情况下,压缩机满足同样温度条件的运行时间是68分钟;而在常规控制条件下,压缩机要运行82分钟才能满足目标温度。即GL-AC控制较常规控制减少了17% 的运行时间。这就揭示了GL-AC是怎样实现节电的。
三、应用范围
GL-AC适用于多数壁挂式分体空调、柜式空调、冰箱冷柜压缩机的节电优化控制。如家庭、商场、宾馆、酒店、办公室、学校、银行、医院、工厂等有空调、冰箱冷柜的场所。

四、节电规律
  GL-AC是用于空调或制冷系统节电控制的, 其表现出来的节电率的高低与空调及制冷系统的结构特点负荷状况以及外界环境温度的变化均有很大的关系,掌握其节电规律有助于我们选择合适的应用对象,取得好的节电效果。下面我们分别从负荷状况、气候条件等方面来分析GL-AC的节电规律。
◆ 负荷状况: 我们知道,一般的空调都有温度调节控制,当温度降低并低于温控器的设定温度时,压缩机将卸载停机;当温度升高并高于温控器的设定温度时,压缩机将加载运行。压缩机的加载和卸载是由温控装置控制自动完成的。而GL-AC是通过优化压缩机的加载和卸载程序,达到提高压缩机运行效率、节省电能的目的。
  因此,如果压缩机长期运行仍然不能使温度降低到设定温度的空调,GL-AC就无法实现优化控制,也就没有节电的可能。由此可知,如果压缩机制冷量不足的情况下,不适于采用GL-AC控制;在压缩机制冷量有一定富余的情况下,是比较好的应用。
◆ 气候条件: 南方的空调主要是制冷用,夏季天气炎热,是空调使用的高峰期,空调的电耗成了用户最头疼的一件事,此时是推广应用GL-AC的最佳时机。 北方有些空调是冷暖两用的,天气最冷和最热的时候都是空调使用的高峰期,对推广应用GL-AC比较有利。 但要注意的是,前面我们讨论过,如果压缩机经常处于满负荷运行状态,则不适合应用GL-AC。在这种情况下,我们就要向用户作必要的解释。
五、技术特性
◆ 设计用于壁挂式分体空调和柜式空调的节电控制。
◆ 节电: 15-35%
◆ 过压、欠压保护、延时保护:采用延时上电方式保护压缩机减少突然断电对压缩机的冲击。
◆ 铝合金壳封装,轻巧美观。带已接好线的导线线,安装简便。
◆ 尺寸:112×95×51(mm);重量:约0.26kg
◆ 电源:220VAC;继电器额定容量:20A
◆ 故障自动旁路
◆ 操作温度:-25℃~55℃
◆   安装简便。GL-AC只需要简单的接线操作,普通懂一些电知识的人即可完成。
六、产品规格
   共有二种规格型号:GL-AC-Ⅰ型:适用于3P(不含3p)以下空调;GL-AC-Ⅱ型:适用于3P-5P的空调;GL-AC-Ⅲ型:适用于5P-8P的空调。
七、节电效果的检验方法
用电度表检测。通过安装电度表分别记录节电器投入二个小时和旁路两个小时两种状态的用电量,即可算出实际的节电率。
计算公式:
节电率=【用节电器开机二个小时的用电量(度)-不用节电器开机二个小时的用电量(度)】÷不用节电器开机二个小时的用电量(度)×100%
