超能王智慧型节电器
时间:2017-08-24  点击人数:2524

超能王智慧型节电器

一、概    述

"GOLEVAER"-SUPER ENERGY(即"超级节能王",以下简称"超能王")系列超级数码智慧型电机节电器自动控制器是由GOLEVAER研发制造的高科技产品。本产品融合了多项独自开发的具有自主知识产权的专利技术。超能王以每秒20000次的高速监测电动机的负载情况,准确控制电力供应,消除多余电能损耗,使电动机在最佳效率下畅顺运转,实现了电机的软启动、节能、调功和多项自动控制等功能,具有极高的科技含量,极强的适应能力,和广泛的应用领域。

1.点击此处查看代理程序和样品购买方法
2.点击此处下载招商手册
3.点击此处下载代理协议

●节电效果显著
节电率20%~70%。大幅度节省电能的同时,减少电机发热,达到延长电机寿命的目的。
●大幅度提高功率因数
  连续、准确、快速跟踪负载率,使电动机始终工作在功率因数0.92以上。
●清晰的数字显示  可显示电动机运行中的电压、电流等参数,为方便计算节电率提供可靠数据。
●抗冲击性负荷功能  当电动机遇到冲击性负载时(如:冲床、注塑机等),可在瞬时提高到需要的电压,满足功率的供给。
●软启动、软停车功能  可通过事先设定的时间,对电机进行软启动、软停车的控制,最大限度的减少起动电流、保护电机和运行设备。
●"恒速负载跟踪"与"变频调速"一体化。追踪负载,调整电压的同时又概括了变频器调速的功能。
●全方位保护   过电流、过电压、欠相、欠压、过热、瞬间断电等异常均可实现保护,报警、停车功能。
◆最新IGBT、IPM采用   取消了容易产生电网谐波的可控硅、晶闸管,采用最新IGBT、IPM单元,实现了低自耗及电压、频率控制。
● 元器件高度集成化
● 强大的电机保护功能。
● 每台超能王均在极端的运转条件下通过了全负载试验。
● 参数锁保证了运转期间的安全。
● 友好的用户界面
● 可从面板设定电机运行控制的各设定值,电机正反转。
● 控制面板有故障显示、故障记录、故障复位功能。
● 控制面板可监视大量运行参数,比如:电机电流、电压、频率等。
● 国际标准化组织标准  "超能王"系列产品的研发、生产销售及服务均通过ISO9001国际质量认证
●符合多项国际标准
● 北美标准
● 欧洲标准
● 电磁兼容(EMC)标准       辐    射 EN50081-1,-2       抗 干 扰 EN50082-1,-2  EN61800-3
● 安全标准 EN50178  EN60204-1 CE UL                   C-UL  FI
二、特别功能

软启动
软启动时"超能王"输出斜坡上升电压,直到全压。上升时间可根据用户所需设置。强大的自动转矩提升功能,可使送至电机的电压得到自动调整,保证电机起动时所需大转矩。该功能避免了传统起动电流过高对电网的冲击以及对机械设备、供水管路等的冲击。同时具备软停止功能。
节能                                                                                          当电机软起动结束达到正常速度后,"超能王"将不断检测负载变化水平。当电机未达到满载使用时电机所消耗电能总是超出所需。通过"超能王"可使电机电压减至负载所需而节能。同时"超能王"提高了电机运行效率,减少了铜损、铁损、磁损、热损,而且提高了电机的功率因数值,不必另外使用功率因数补偿装置。
变速
"超能王"还可根据用户需要调节电机转速。同时融合了软启动与变速节能技术。既可使用自动控制的要求,又可实现更大幅度的节能,真正摆脱了传统工艺上使用阀门调节压力和流量,既浪费能源又不利于维护的缺陷。
综合上述的这些节电功能及其他功能利用微电脑技术全集于"超能王"节电控制器一身,即:"超能王"智慧型节电控制器=  电机节电器+软起动+动态调功器+动态COS¢补偿器+变频器
具备完善的自动控制功能通过应用软件,"超能王"可根据用户需要从机内调用所需应用功能程序。 "超能王"可以方便地自动适应每种不同的负载装置设备类型,例如:普通电机、泵和风机、压缩机、输送机、卷绕机、搅拌器、扶梯、破碎机、机加工设备等。只要在以下应用重选择一种最适应于该过程要求的应用程序即可:
●  基本应用—普通电机负载
●  风机
●  水泵
●  贯性体负载
●  摩擦性负载
●  输送带
●  钻床
●  磕头机
三、应用范围
●各种轻载动力电
●各种风机与泵类  空调扇、排烟扇、房顶扇、烘干机、除尘器、鼓风机、各类供水泵和喷泉泵等。
● 负载变化较大且不允许速度变化的设备   自动扶梯,油田抽油机,各类工业输送机械,轧钢设备等。
● 可变负载设备
六角机床,展磨机,研磨机,球磨机,整形器,悬垂机,空压机,压缩机,锻压机,剪板机,混凝土成型机,橡胶成型机,化工工业设备,农用设备,造纸设备,工业机械,食品及其它轻重工业等。
四、节电原理   "超能王"是一种智慧型交流感应电机节电自动控制器。"超能王"通过微型电脑监测并采用脉冲宽度调制(PWM)控制半导体开关管(IGBTS),使电机在任何负载情况下均能获得最佳电压供应(图1)。

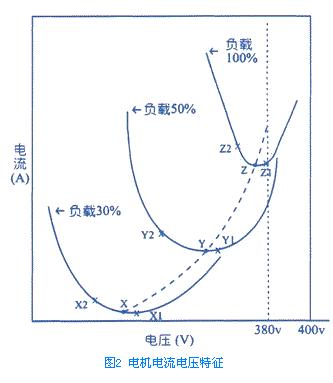

超能王通过监测电机的工作负载,控制电机的输入电压(V)和负载电流(I),来实现最大程度的节电效果。在给定负载下,输入电压(V)与电机的电流(I)是相互关联的。如图2所示,如果电机输入电压保持在X、Y、Z点上,电机的电流在满足负载转矩要求的同时,保持在最低水平。然而,电机在X、Y、Z点上的运转,明显存在着稳定性的问题,它可能失速或无法稳定地运行。"
超能王"通过其独特的电脑负载监控系统,以每秒20000次的速度监测电机的负载变化,令运行点始终保持在X1、Y1、Z1点上。因此,无论负载情况如何变化,"
超能王"都能使电机在最高的效率下运行,并且不会对运行转矩产生不利影响。"
超能王"这一革命性监测及控制技术,是世界当今节能的最先进技术。

● 电机的负载特性"超能王"能使电机输入电流/功率的消耗度大幅度降低,使电机的功率因数得到显著改善。"超能王"能控制不必要的功率消耗,减少电机无功损耗,防止工作区域温度过高,减少电机的震动及噪声,以保持一个更加安静舒适的工作环境。
● 最佳节能运行点    当感应电机的负载从100%降到50%,而后到30%,随之而来的电机电压的递减会使电流逐渐相应降低到X、Y、Z点。而电压进一步的降低会导致负载电流上升,令电机功率消耗增加,从而影响节电效果。"超能王"能不断调整电机的输入电压,使工作点保持在X1、Y1、Z1点上,使电机在其整个负荷范围内的能量消耗降到最小的程度,而不影响转矩和速度。即"超能王"能在不影响电机转矩与速度的情况下,根据负载的情况,不断为电机提供一个使能量消耗减到最小的最佳电压,从而达到可观的节电效果。

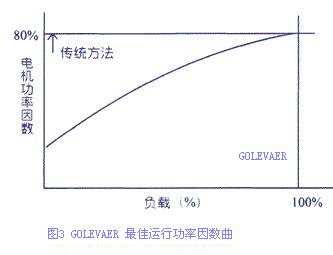

● 功率因数反映负载率    如图3所示,传统方法是对输入电机的电压进行调整,将电机功率因数保持在某一持续值,比如80%(整个负载范围,从零负载到满负载)。然而,利用这种方法,就不得不在小负载时大幅度降低电机的工作电压,以保持其功率因数,结果令负载电流相应增加,工作点分别移至图2所示的X2、Y2、Z2点上,从而增大负载电流和功率。而"超能王"却能按图3所示的内置最佳功率因数曲线,调整输入电机的电流和电压,使电机保持最佳效率,在不影响其转矩和速度的情况下,持续而稳定地运行,并达到最佳节电效果。

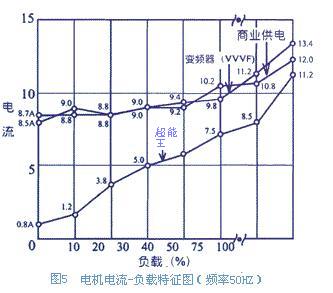

 卓越的技术   超能王在工频(50HZ)输出状态下可节能运行这是变频器所无法比拟的。从图5所示,电机在不同电源(商业电源,变频器,"超能王")供电下(50HZ)电机电流—负载特征的比较可知。
在变频输出状态下,同样显现出比变频器更大的优异性能:当频率变化到达所需频率数值后,

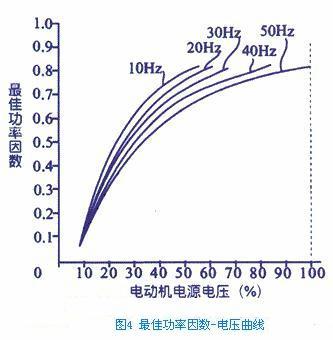

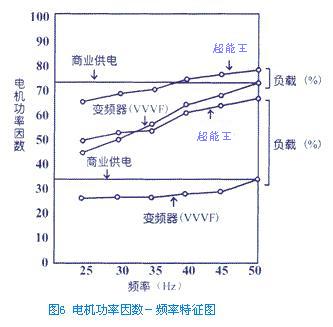

"超能王"可根据"最佳功率因数——电源电压曲线"(如图4)使电机定位到最佳工作点(X1、Y1、Z1),从而产生比变频器更大的节能能力。而且电机的运行功率因数得到了极显著的改善,明显优于变频器,达到更为理想的节能效果(如图6)。



五、产品系列 本产品有低压系列和高压系列两大类低压的是380V电压级别。高压系列有3KV/6KV/10KV三种电压级别适用电机功率范围为250--2000KW
六、节电器节电效果检验方法节电器的节电效果检测有以下几种方法:
1.钳形电流表测试:通过测试节电器投入前和投入后电机电流的变化,即可计算出大致的节电率。
2.有功电度表测试:通过测试电机在相同负荷条件下,节电器分别投入和断开,电机运行相同时间的电耗,即可算出实际的节电率。3.电参数测试仪测试:通过测试电机在相同负荷条件下,节电器分别投入和断开,电机运行时的电流、有功、无功、功率因数等电参数,即可算出大致的节电率。
七、使用GL-CN节电器前需要了解的情况
1. 了解设备的类型和用途
2. 了解设备所用电机的型号、铭牌标称值(电压、电流、功率)
3. 了解水泵设备实际负荷的基本情况(包括负荷特性和运行周期)实测运行时的电压、电流。
4. 了解风机水泵的工作时间及电费单价。详细了解以上情况后请填写《电机节电器应用调查表》,然后将调查表的数据传真到公司技术部。由公司技术部分析节电空间。
八、产品规格及尺寸

规格 尺寸(高*宽*厚)(mm)
5.5KW-7.5KW 700X350X330
11KW-18.5KW 800X400X360
22KW-30KW 900X450X420
37KW-55KW 1100X520X440
75KW-90KW 1200X560X460
110KW-132KW 1400X650X530
160KW-200KW 1700X574X440
220KW-315KW 2100X850X508

注:超出以上规格的尺寸请咨询公司技术部
